Koaksiyel kablolar, profesyonel telsiz sistemlerinden ev sinema kurulumlarına kadar geniş bir kullanım alanına sahip kritik iletişim bileşenleridir. Özellikle VHF ve UHF frekanslarında çalışan telsiz sistemlerinde doğru koaksiyel kablo seçimi, iletişim mesafesi ve ses kalitesi açısından doğrudan performansı etkiler. Bu makalede, telsizciler arasında en yaygın kullanılan iki koaksiyel kablo tipi olan RG-213 ve RG-58 arasındaki farkları detaylı şekilde inceliyoruz.
Koaksiyel Kablo Nedir ve Nasıl Çalışır?
İçerik Tablosu
Koaksiyel kablo, merkezinde tek bir iletken tel ve dış katmanda metalik örgü bulunan, aralarında yalıtkan madde ile ayrılmış iki iletkenli bir kablo türüdür. Bu tasarım, dış iletkenin iç iletkeni elektromanyetik parazitlerden koruyarak sinyal kaybını minimuma indirmesini sağlar. Telsiz sistemlerinde koaksiyel kablolar, anten ile telsiz cihazı arasındaki bağlantıyı sağlayarak RF (Radyo Frekansı) sinyallerinin iletiminde kritik rol oynar.

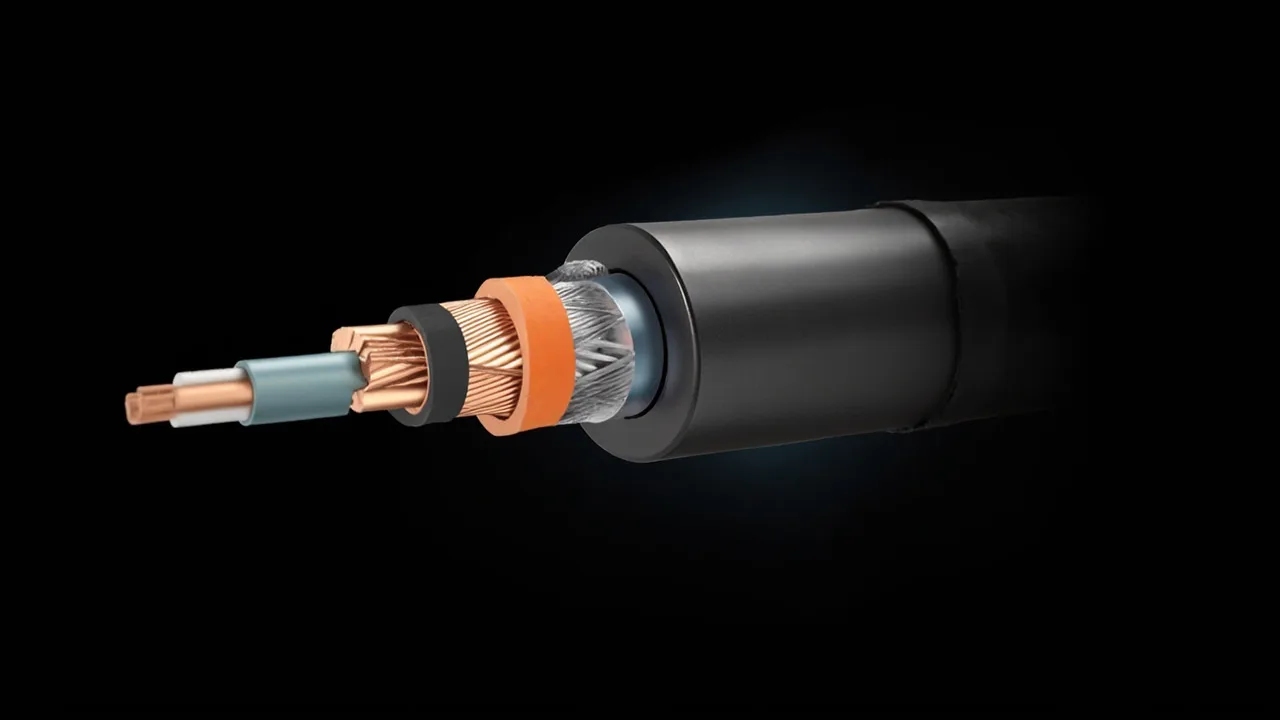

Bir koaksiyel kablonun temel yapısı dört katmandan oluşur: merkez iletken (center conductor), dielektrik yalıtkan (dielectric insulator), örgü kalkan (braided shield) ve dış kılıf (outer jacket). Her katmanın malzemesi ve kalınlığı, kablonun empedansını, sinyal kaybını ve dayanıklılığını doğrudan belirler.
RG-213 Koaksiyel Kablo Özellikleri
RG-213, profesyonel telsiz sistemlerinde tercih edilen kalın kesitli bir koaksiyel kablo türüdür. 50 ohm empedans değerine sahip olan bu kablo, düşük sinyal kaybı ve yüksek güç taşıma kapasitesi ile öne çıkar. Merkez iletken çapı yaklaşık 2.25mm olan RG-213, daha kalın yapısı sayesinde daha uzun mesafelerde sinyal iletimi için idealdir.
RG-213 koaksiyel kablonun temel özellikleri şunlardır:
- Empedans: 50 ohm
- Merkez İletken: Solid bare copper, 2.25mm çap
- Dielektrik: Polyethylene (PE), yaklaşık 7.3mm çap
- Örgü Kalkan: Çift katmanlı tül bakır örgü
- Dış Kılıf: PVC, yaklaşık 10.3mm çap
- Sinyal Kaybı: 100MHzde yaklaşık 4.5dB/100m
- Maksimum Güç: 400W (FM modülasyonunda)
RG-213, özellikle baz istasyonu kurulumlarında,Repeater (röle) sistemlerinde ve uzun kablo mesafesi gerektiren profesyonel uygulamalarda tercih edilir. Düşük kaybı ve yüksek güç kapasitesi, bu kabloyu uzun süreli ve kritik iletişim gereksinimleri için ideal kılar.
RG-58 Koaksiyel Kablo Özellikleri
RG-58, daha ince ve esnek yapısıyla dikkat çeken bir koaksiyel kablo türüdür. Aynı 50 ohm empedans değerine sahip olmasına rağmen, daha ince merkez iletkeni nedeniyle daha yüksek sinyal kaybına ve daha düşük güç taşıma kapasitesine sahiptir. Bununla birlikte, esnekliği ve kolay kullanımı sayesinde kısa mesafeli uygulamalarda ve taşınabilir sistemlerde yaygın olarak tercih edilir.
RG-58 koaksiyel kablonun temel özellikleri şunlardır:
- Empedans: 50 ohm
- Merkez İletken: Stranded copper steel, 0.9mm çap
- Dielektrik: Polyethylene (PE), yaklaşık 2.95mm çap
- Örgü Kalkan: Tek katmanlı tül bakır örgü
- Dış Kılıf: PVC, yaklaşık 5mm çap
- Sinyal Kaybı: 100MHzde yaklaşık 14dB/100m
- Maksimum Güç: 300W (FM modülasyonunda)
RG-58, mobil uygulamalar, araç içi kurulumlar, geçici kurulumlar ve kısa mesafeli bağlantılar için mükemmel bir seçimdir. Hafif ve esnek yapısı, dar alanlarda ve hareketli sistemlerde kullanımı kolaylaştırır.
Performans Karşılaştırması: RG-213 vs RG-58
İki kablo arasındaki en belirgin fark, sinyal kaybı (attenuation) oranlarıdır. 100 MHz frekansta RG-213 yaklaşık 4.5 dB/100m kayıp yaşarken, RG-58 aynı frekansta yaklaşık 14 dB/100m kayıp yaşar. Bu, 100 metrelik bir kablo mesafesinde RG-213ün yaklaşık 3 kat daha az sinyal kaybına uğrayacağı anlamına gelir.
Frekans arttıkça kayıp oranları her iki kablo için de artar. 400 MHz frekansta RG-213 yaklaşık 10 dB/100m kayıp yaşarken, RG-58 yaklaşık 29 dB/100m kayıp yaşar. Bu nedenle, yüksek frekanslarda (UHF bandı gibi) uzun kablo mesafelerinde RG-213 kullanımı çok daha kritik hale gelir.
Sinyal Kaybı Grafiği (100m kablo için)
| Frekans | RG-213 Kayıp | RG-58 Kayıp |
|---|---|---|
| 30 MHz | 2.5 dB | 6.5 dB |
| 100 MHz | 4.5 dB | 14 dB |
| 400 MHz | 10 dB | 29 dB |
| 1000 MHz | 17 dB | 48 dB |
Ne Zaman Hangi Kablo Tercih Edilmeli?
RG-213 tercih edilmesi gereken durumlar:
- Baz istasyonu ve Repeater kurulumlarında
- 50 metrenin üzerinde kablo mesafesi gerektiren uygulamalarda
- Yüksek güçlü vericilerle çalışırken (25W üzeri)
- UHF frekanslarında uzun mesafe iletişimde
- Kalıcı ve profesyonel kurulumlarda
- Düşük kayıp kritik olduğunda
RG-58 tercih edilmesi gereken durumlar:
- Araç içi kurulumlarda ve mobil uygulamalarda
- 20 metrenin altında kısa kablo mesafelerinde
- Düşük güçlü el telsizi baz istasyonlarında
- Geçici veya taşınabilir kurulumlarda
- Bütçe hassasiyetinin önemli olduğu projelerde
- Esneklik ve kolay taşınabilirliğin öncelikli olduğu durumlarda
Kablo Kalitesini Etkileyen Faktörler
Koaksiyel kablo satın alırken sadece model numarasına değil, kablo kalitesine de dikkat etmek gerekir. Piyasada birçok ucuz klon ürün bulunmaktadır ve bu ürünler vaat edilen performansı karşılayamayabilir. Kaliteli bir koaksiyel kablonun özellikleri şunlardır:
Merkez İletken Kalitesi: Tam bakır (solid copper) merkez iletken, çelik kaplı bakır (CCS) veya alüminyum kaplı bakıra (CCA) göre daha iyi iletkenlik sağlar. RG-213 için tam bakır merkez standart olmalıdır.
Kalkan Örgü Yoğunluğu: Çift katmanlı ve sıkı örgülü kalkan, elektromanyetik parazitlere karşı daha iyi koruma sağlar. Kalkan örgü yoğunluğu %90ın üzerinde olmalıdır.
Dielektrik Malzeme: Katı polyethylen (solid PE) köpük polyethylen (foam PE) veya gaz delikli polyethylene (gas-injected PE) göre daha düşük kayıp sağlar, ancak daha az esnektir.
Konnektör Uyumluluğu: Kablo ile kullanılacak konnektörlerin (N-type, BNC, SMA, PL-259 vb.) kablonun çapına uygun olması gerekir. RG-213 genellikle N-type veya PL-259 konnektörlerle, RG-58 ise BNC, SMA veya PL-259 konnektörlerle kullanılır.
Kablo Montaj ve Kullanım İpuçları
Koaksiyel kablo performansını maksimize etmek için doğru montaj teknikleri kritik öneme sahiptir. Kablo kesimi için uygun kalitede koaksiyel kablo makası kullanılmalı ve kesimler dik açılı olarak yapılmalıdır. Konnektör montajında fabrika talimatlarına uyulmalı ve lehim işlemleri titizlikle gerçekleştirilmelidir.
Kablo döşemesinde keskin bükülmelardan kaçınılmalı ve minimum bükülme yarıçapı kablonun dış çapının 10 katı olarak belirlenmelidir. RG-213 için bu değer yaklaşık 10cm, RG-58 için ise yaklaşık 5cmdir. Kablolar, elektromanyetik parazit kaynaklarından (elektrik hatları, motorlar, transformatörler) en az 30cm uzaklıkta döşenmelidir.
Sonuç ve Değerlendirme
RG-213 ve RG-58 koaksiyel kabloları, farklı kullanım senaryoları için optimize edilmiş iki farklı üründür. Uzun mesafe, yüksek güç ve düşük kayıp gereksinimleri için RG-213 açık ara tercih edilen seçenektir. Kısa mesafe, mobil uygulamalar ve esneklik gereksinimleri için ise RG-58 ideal çözüm sunar.
Profesyonel telsiz sistemi kurulumlarında, ilk yatırım maliyetini değil, toplam sahip olma maliyetini (TCO) dikkate almak gerekir. Daha kaliteli ve uygun kablo seçimi, uzun vadede daha iyi performans ve daha az bakım maliyeti sağlar. Telsiz iletişim sisteminizin performansını optimize etmek için kablo seçimine gereken önemi vermenizi öneririz.
Doğru koaksiyel kablo seçimi, profesyonel telsiz sisteminin toplam performansını doğrudan etkileyen kritik bir karardır. İhtiyaçlarınızı doğru analiz ederek ve yukarıdaki faktörleri göz önünde bulundurarak, sisteminiz için en uygun kabloyu seçebilirsiniz.
